CUBIERTAS

Las cubiertas a través del tiempo, al igual que la construcción, han sufrido transformaciones y diversas variaciones, permitiendo una constante evolución. El surgimiento de nuevos materiales, técnicas y variadas aplicaciones abrieron un gran abanico muy difícil de comprender y conocer la totalidad de cubiertas existentes. El concepto básico que se debe comprender es cómo se conforman: una estructura soporte, aislamientos térmico, acústico e hidrófugo, y sus correspondientes terminaciones que permiten el correcto escurrimiento de las aguas.

Revit ofrece varios métodos para crear cubiertas. Elegir el método que mejor satisfaga las necesidades de diseño.

Se puede crear una cubierta...

a partir de un perímetro de construcción
como una extrusión

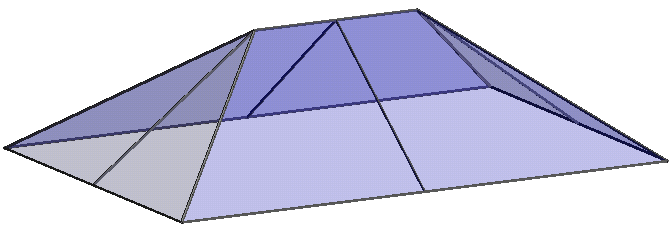

con una cristalera inclinada
a partir de un ejemplar de masa

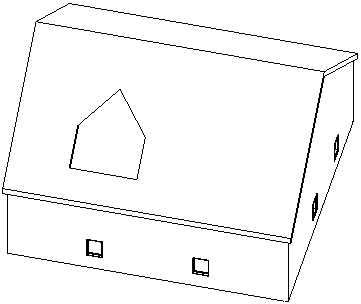

NOTA: UNA CUBIERTA NO PUEDE CORTAR VENTANAS NI PUERTAS...

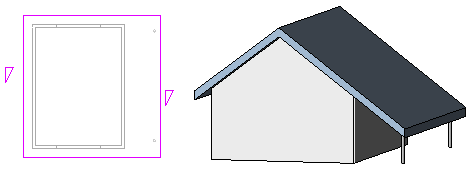

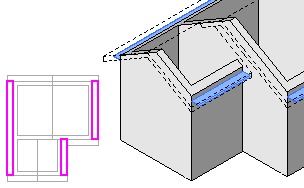

CUBIERTA POR PERÍMETRO

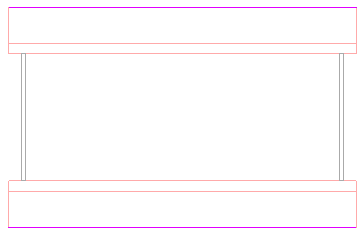

Boceto de bucle cerrado 2D de la cubierta del perímetro.
Se crea al seleccionar muros o dibujar líneas en la vista en planta.
Se crea en el nivel de la vista en que se realiza el boceto.
La altura se controla mediante la propiedad de desfase de altura base.
Los huecos se definen mediante bucles cerrados adicionales.
Las pendientes se definen al aplicar un parámetro de pendiente al crear líneas.

CUBIERTA POR EXTRUSIÓN

Boceto de bucle cerrado del perfil de la cubierta
Se crea al usar líneas y arcos en un boceto del perfil en una vista de alzado
La altura se controla mediante la ubicación del boceto en vista de alzado
Revit calcula la profundidad basándose en el tamaño del boceto, a menos que se especifiquen los puntos inicial y final.

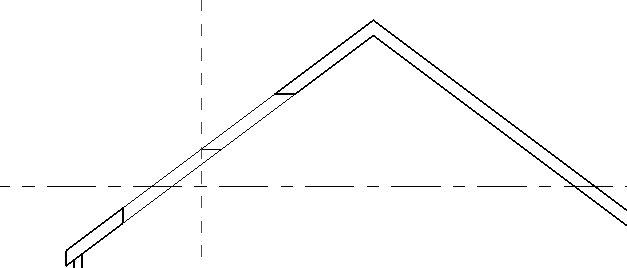

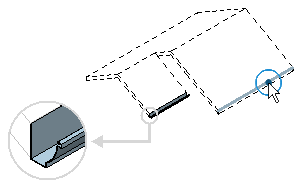

Acerca del punto inicial y final para cubiertas extruidas

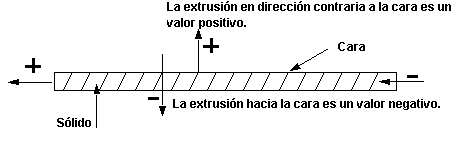

La extrusión de una cubierta se puede extender en dirección positiva o negativa en el plano perpendicular a la cara de un componente sólido (por ejemplo, un muro).

Puede editar el punto inicial y final mediante las propiedades de ejemplar de la cubierta.

Es útil usar planos de referencia al realizar el boceto del perfil de una cubierta extruida. Por ejemplo, dibujar el boceto de tres planos de referencia verticales paralelos entre sí y, a continuación, de un plano de referencia horizontal que intercepte los tres planos verticales.

La herramienta Cubierta por extrusión permite crear una cubierta con pendientes sencillas.

Para crear una cubierta con pendientes complejas, se puede usar masas.

Cuando se haya creado una cubierta por extrusión, se podrá cambiar el anfitrión o editar el plano de trabajo de la cubierta.

Crear una cubierta por extrusión

Crea una cubierta mediante la extrusión de un perfil creado por el usuario.

1. Posicionarse en una vista de alzado, 3D o sección.

2. Hacer clic en la ficha Arquitectura_Grupo Construir_menú desplegable Cubierta(Cubierta por extrusión).

3. Especificar el plano de trabajo.

4. En el cuadro de diálogo Nivel de referencia y desfase de cubierta, seleccionar un valor para Nivel. Por defecto se selecciona el nivel más alto del proyecto.

5. Para elevar o bajar la cubierta desde el nivel de referencia, especificar un valor para Desfase. Revit coloca un plano de referencia en el desfase especificado. Mediante el plano de referencia se puede controlar la posición de la cubierta extruida en relación con el nivel.

6. Crear el boceto del perfil de la cubierta como un bucle abierto.

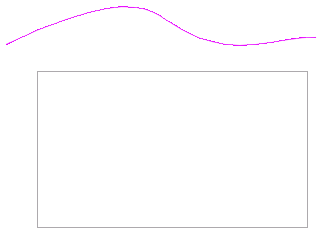

Boceto de perfil de cubierta creado con la herramienta de spline.

7. Hagcer clic en (Finalizar modo de edición) y, a continuación, abrir una vista 3D.

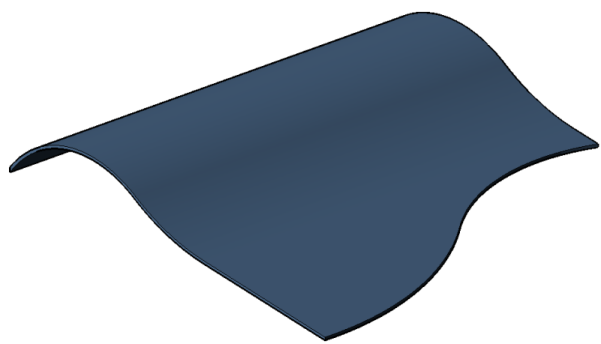

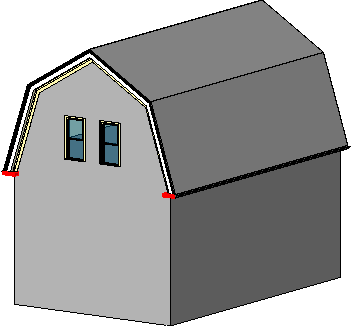

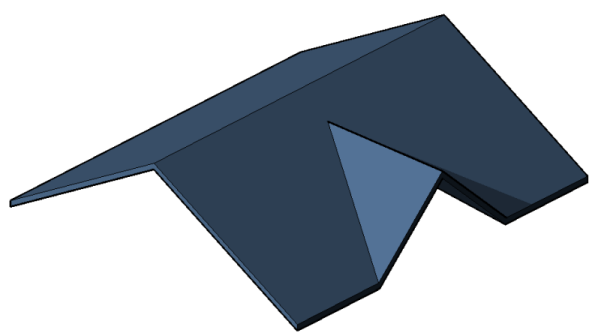

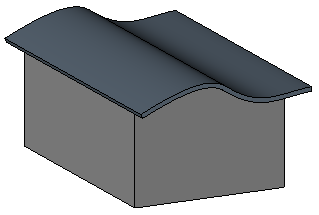

Cubierta extruida completa.

Se puede enlazar muros a la cubierta.

Cuando se haya creado una cubierta por extrusión, se podrá cambiar el anfitrión o editar el plano de trabajo de la cubierta.

NOTA: Para aplicar una cristalera inclinada, seleccionar la cubierta y, en el selector de tipo, seleccionar Cristalera inclinada. Se puede colocar rejillas de muro cortina en los paneles de cortina de la cristalera inclinada. Pulsar Tab para alternar entre rejillas horizontales y verticales

Cambiar el plano de trabajo de un elemento

Utilizar esta herramienta para seleccionar un nuevo plano de trabajo que sea paralelo al existente.

1. Seleccionar un elemento basado en plano de trabajo en una vista.

2. Hacer clic en la ficha Modificar | <Elemento>grupo Plano de trabajo (Editar plano de trabajo).

NOTA: Al usar la opción Editar plano de trabajo, el nuevo plano de trabajo debe ser paralelo al plano de trabajo existente. Si se tiene que seleccionar un plano de trabajo que no sea paralelo al existente, usar la opción Seleccionar nuevo.

3. En el cuadro de diálogo Plano de trabajo, seleccione otro plano de trabajo.

Nombre. Elegir un plano de trabajo disponible en la lista y hacer clic en Aceptar.

La lista incluye niveles, rejillas y planos de referencia con nombre.

Seleccionar un plano. Revit crea un plano coincidente con el seleccionado. Seleccionar esta opción y hacer clic en Aceptar. A continuación, mueva el cursor sobre el área de dibujo para resaltar los planos de trabajo disponibles y hacer clic para seleccionar el plano deseado.

Se puede seleccionar cualquier plano que se pueda acotar: caras de muro, caras en modelos vinculados, caras de extrusión, niveles, rejillas y planos de referencia.

Seleccionar una línea y utilizar plano de trabajo en que se creó. Revit crea un plano que es coplanar con el plano de trabajo de la línea seleccionada. Seleccionar esta opción y hacer clic en Aceptar. A continuación, mover el cursor sobre el área de dibujo para resaltar las líneas disponibles y hacer clic para seleccionar una de ellas.

Seleccionar un nuevo anfitrión. Esta opción solo se muestra cuando se ha seleccionado un elemento basado en un plano de trabajo en el área de dibujo. Seleccionar esta opción y hacer clic en Aceptar. En la ficha Modificar |<elemento> > grupo Colocación, seleccionar la opción deseada: Cara vertical, Cara o Plano de trabajo. A continuación, mover el cursor sobre el área de dibujo para resaltar los anfitriones disponibles para el elemento y hacer clic para seleccionar el anfitrión deseado.

4. Si es necesario, recolocar el elemento en el plano de trabajo.

CRISTALELERAS INCLINADAS

Se puede crear una cristalera inclinada usando el método de perímetro o de extrusión. La cristalera inclinada tiene una o más líneas de definición de pendiente y se puede unir a muros de cortina y tipos de muros básicos.

Para otorgarle la confección del vidrio tendremos que acceder, con la cubierta seleccionada, a Editar Tipo.

Dentro del editor cambiar la Familia de Sistema: Cubierta Básica a Familia de Sistema: Cristalera Inclinada.

La cubierta acristalada tiene sus propios parámetros constructivos y terminaciones.

CONSTRUCCIÓN

Panel de muro cortina

Ninguno: no se especifica ningún tipo de envolvente.

Acristalado: se añade como envolvente material transparente.

Uniforme: se añade como envolvente un material opaco.

Vacio: no se añade ningún material.

PATRÓN DE REJILLA 1 / 2

Diseño

Distancia fija: se especifica una distancia fija numérica la cual se puede cambiar en el siguiente parámetro, Espaciado.

Número fijo: establece un valor predefinido para introducir como rejilla dentro del plano como cubierta.

Espaciado máximo y mínimo: estableciendo distancias máximas y mínimas para desarrollar la rejilla dentro del plano como cubierta.

Espaciado: introducción de valores numéricos basados en los puntos recién mencionados.

MONTANTES DE REJILLA 1 / 2

Se establecen los tipos variados de rejilla interior y de borde.

Cuando se han establecido los parámetros correspondientes podemos accionar Aplicar y automáticamente se visualizarán los cambios en pantalla, si estamos de acuerdo accionamos Aceptar.

Nuestra cubierta confeccionada ofrece algunas modificaciones posibles de interés.

Si observamos al seleccionar la cubierta se visualizan unos símbolos similares a una maya ubicados una en cada cara de la cubierta, éstos símbolos corresponden al plano de trabajo donde fue aplicada la grilla, mencionándose como Diseño de Rejillas del Sistema.

El Panel de Propiedades nos permite cambiar el Ángulo de dicha rejilla y su Desfase; tanto en un sentido como en el otro. En las propiedades especifica la Rejilla 1 y la Rejilla 2 porque unas actúan en el sentido longitudinal y las otras en el sentido transversal, para ver sus diferencias se deberán introducir valores en los ángulos positivos o negativos.

La modificación del espaciado de cada componente de la rejilla también es posible al seleccionar la montante o transversal deseada.

Si necesitamos seleccionar algún paño lindante a ésta rejilla podemos ir cambiando mediante el Tabulador con el mouse solamente apoyado en la rejilla. El tabulador nos irá cambiando los elementos circundantes a la rejilla posicionada.

De otra manera también es posible cambiar cada panel que entre transversales y longitudinales se crea, pudiéndose editar el mismo.

Como muestra el recuadro rojo ése elemento de doble círculo que aparece cuando el panel es seleccionado permite bloquear o desbloquear dicho panel.

MODIFICAR CUBIERTA

Una vez creada una cubierta, se puede cambiar su forma o sus voladizos, cortar huecos o alinear sus cumbreras.

Editar el boceto de la cubierta

1. Seleccionar la cubierta; a continuación, hacer clic en la ficha Modificar | Cubiertas grupo Modo (Editar perímetro) o (Editar perfil).

2. Realizar los cambios pertinentes.

Si se desea cambiar la posición de la cubierta, utilizar la paleta Propiedades para editar las propiedades Nivel base y Desfase para cambiar la posición del plano de referencia. Si un aviso indica que la geometría de cubierta no se puede mover, editar el boceto de la cubierta y comprobar las restricciones en el boceto (por ejemplo, entre una línea de nivel y una línea de boceto de la cubierta).

3. Haga clic en (Finalizar modo de edición).

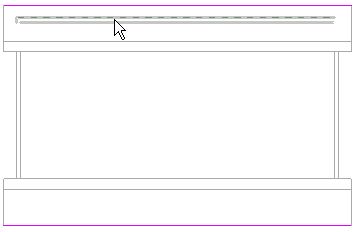

Cambiar el tamaño de la cubierta mediante los pinzamientos de forma

Utilizar este método para cambiar el tamaño de cubiertas creadas por perímetro o por cara.

1. En una vista de alzado o 3D, seleccionar la cubierta.

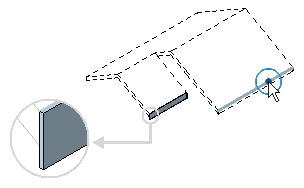

2. Arrastrar el pinzamiento de forma hasta alcanzar el tamaño deseado.

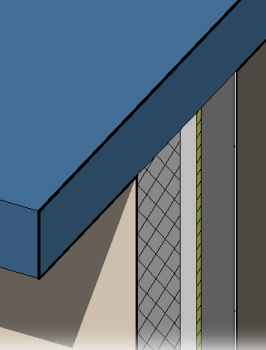

Cambiar el voladizo de la cubierta

Al editar el perímetro de una cubierta, modificar las propiedades de las líneas de contorno para cambiar el voladizo de la cubierta.

1. En modo de boceto, seleccionar una línea de contorno para la cubierta.

2. En la paleta Propiedades, escribir un valor para Voladizo.

3. Hacer clic en (Finalizar modo de edición).

Cortar huecos en una cubierta extruida

1. Seleccionar la cubierta extruida y hacer clic en la ficha Modificar | Cubiertasgrupo Hueco (Vertical).

2. Si aparece el cuadro de diálogo Ir a la vista, seleccionar la correspondiente vista de plano en la que editar el perfil.

Se muestra una representación de vista de plano de la cubierta. Los planos de referencia definen el contorno de la cubierta.

3. Crear bocetos de huecos de bucle cerrado.

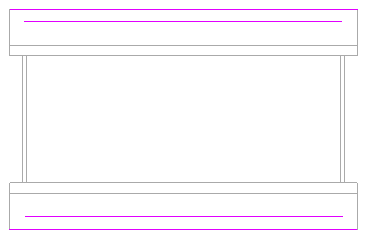

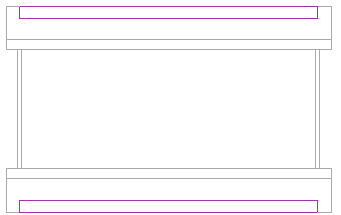

Bocetos de bucle cerrado en modo de boceto

4. Haga clic en (Finalizar modo de edición).

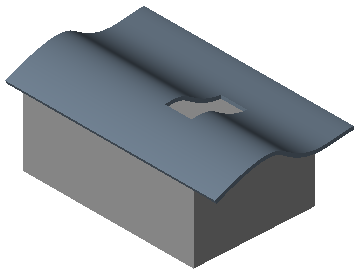

Los bocetos de bucle cerrado se convierten en cortes verticales en la cubierta

Alineación de cumbreras

Se puede alinear cumbreras en vistas 3D y de alzado. Para alinear cumbreras en una vista de alzado, usar la herramienta Alinear.

1. En una vista de plano, añadir un plano de referencia:

Haga clic en (Plano de referencia).

Ficha Arquitectura_grupo Plano de trabajo (Plano de referencia)

Ficha Estructura_grupo Plano de trabajo (Plano de referencia)

En un área de dibujo, cree el boceto de un plano de referencia que no sea perpendicular a las cumbreras.

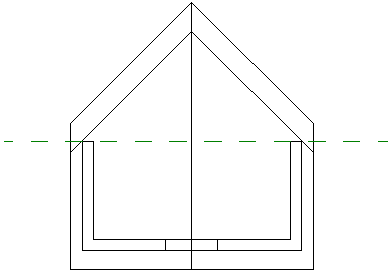

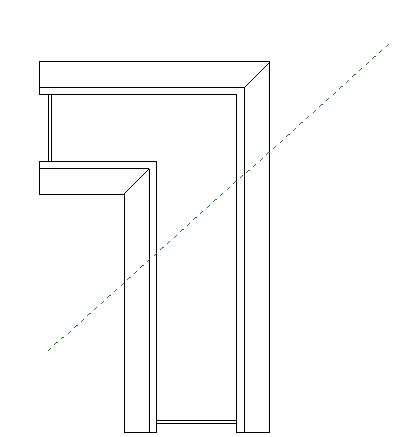

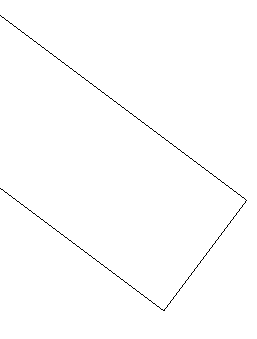

Plano de referencia en una vista de plano

Seleccionar el plano de referencia y, en la paleta Propiedades, asigne un nombre al plano.

2. Abrir la vista 3D y haga clic en (Definir).

Ficha Arquitectur_agrupo Plano de trabajo (Definir)

Ficha Estructura_grupo Plano de trabajo (Definir)

Ficha Sistemas_grupo Plano de trabajo (Definir)

3. En el cuadro de diálogo Plano de trabajo, seleccionar el nombre del plano de referencia recién creado 2 y hacer clic en Aceptar.

4. Para alinear las cumbreras, usar la herramienta Alinear.

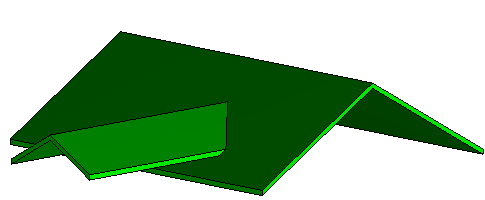

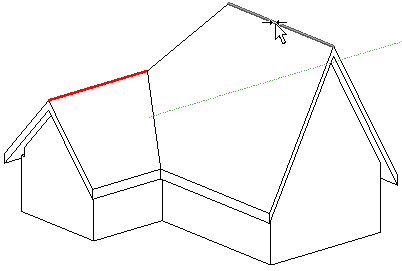

Cumbreras no alineadas

Cumbreras alineadas

Crear una cubierta cónica

Si una cubierta incluye una línea de definición de pendiente en arco o círculo, se crea una cubierta cónica. Si se desea, se puede dividir el arco o el círculo en segmentos como se indica a continuación.

1. En el área de dibujo, seleccionar la línea del arco.

2. En la paleta Propiedades, especificar un valor para Número de segmentos enteros.

Si especifica cero segmentos (valor por defecto), se crea una cubierta cónica.

PROPIEDADES DE LOS EJEMPLARES DE CUBIERTA

Modificar las propiedades de ejemplar para cambiar el plano de trabajo, nivel base, pendiente y otros aspectos de una cubierta concreta.

Restricciones

Plano de trabajo

El plano de trabajo al que está asociada una cubierta extruida.

Nivel base

Define el nivel del perímetro o cubierta extruida.

Delimitación de habitación

Esta casilla está marcada cuando la cubierta forma parte del contorno de una habitación. Si no está marcada, la cubierta no forma parte del contorno de una habitación. Esta propiedad es de solo lectura antes de crear una cubierta. Después de crear la cubierta, puede seleccionarlo y modificar la propiedad.

Relacionado con masa

Indica que el elemento se creó a partir de un elemento de masa. Es un valor de solo lectura.

Desfase de base desde nivelDetermina la altura de la cubierta por encima o por debajo del nivel en que se efectúe el boceto. Esta propiedad solo se activa para crear una cubierta por perímetro.

Nivel del límite

Especifica un nivel por encima del cual no se mostrará toda la geometría de la cubierta del perímetro. Las cubiertas cortadas de esta manera se pueden combinar con otra cubierta para formar tejados con cerramientos con aleros, mansardas u otros estilos de cubierta.

Desfase del límite

Altura del corte por encima o por debajo del nivel especificado en la opción Hasta nivel.

Inicio de extrusión

Determina el punto inicial de la extrusión. Por ejemplo, si designa el borde exterior del muro al crear la extrusión, el punto de inicio comienza la extrusión en el espacio que se encuentra fuera del borde exterior del muro. Este parámetro solo se activa para cubiertas extruidas.

Final de extrusión

Determina el punto final de la extrusión. Por ejemplo, si designa el borde exterior del muro al crear la extrusión, el punto de final termina la extrusión en el espacio que se encuentra fuera del borde exterior del muro. Este parámetro solo se activa para cubiertas extruidas.

Nivel de referencia

El nivel de referencia para la cubierta. Por defecto es el nivel más alto en el proyecto. Este parámetro solo se activa para cubiertas extruidas.

Desfase de nivel

Eleva o baja la cubierta con respecto al nivel de referencia. Este parámetro solo se activa para cubiertas extruidas.

Construcción

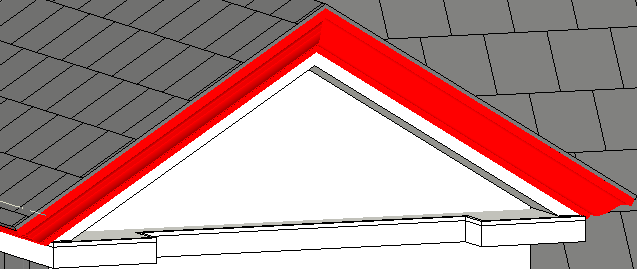

Profundidad de imposta

La longitud de las líneas que definen la imposta.

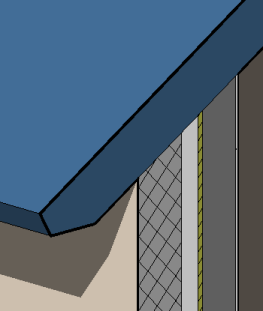

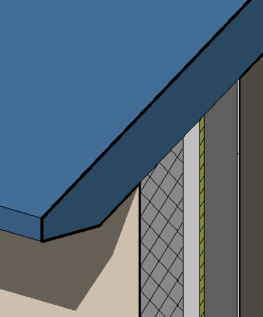

Corte de alero

Determina el corte de alero de una cornisa.

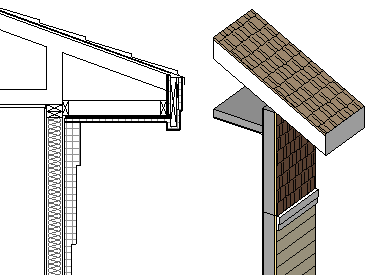

Alero o viga de celosía

Esta propiedad permite alternar entre dos opciones de la propiedad Desfase de pletina desde base. Si elige Alero, el desfase de pletina desde base se calcula desde el interior del muro. Si elige Viga de celosía, el desfase de pletina desde base se calcula desde el exterior del muro. Para poder ver mejor el efecto de esta propiedad, asigne a la opción Desfase de pletina desde base un valor que no sea 0. Esta propiedad solo afecta a las cubiertas creadas mediante la selección de muros.

Altura de cumbrera máxima

La altura máxima de la parte superior de la cubierta desde el nivel base del edificio. Puede establecer la altura máxima permitida de una cumbrera con la herramienta Altura de cumbrera máxima. Es un valor de solo lectura. Esta propiedad solo se activa para crear una cubierta por perímetro.

Cotas

Pendiente

Cambia todos los valores de las líneas de definición de pendiente al valor especificado sin necesidad de editar el boceto. El parámetro muestra inicialmente un valor si existe una línea de definición de pendiente. Si no hay líneas de definición de pendiente, el parámetro aparecerá en blanco y desactivado.

Grosor

Indica el grosor del cubierta. Suele ser un valor de solo lectura, a menos que se haya aplicado una edición de forma y el tipo contenga una capa variable. Cuando se tiene permiso de escritura en el valor, se puede utilizar para definir un grosor uniforme para la cubierta. La entrada puede estar vacía si el grosor es variable.

Consulte Capa de grosor variable para cubiertas y forjados estructurales.

Volumen

El volumen de la cubierta. Es un valor de solo lectura.

Área

El área de la cubierta. Es un valor de solo lectura.

Datos de identidad

Comentarios

Comentarios sobre la cubierta.

Marca

Etiqueta de la cubierta. Suele ser un valor numérico. Este valor debe ser exclusivo para cada cubierta del proyecto. Si el número asignado ya se usa pero decide seguir utilizándolo, Revit muestra un mensaje de advertencia. El aviso se puede ver mediante la herramienta Comprobar avisos.

Proceso por fases

Fase de creación

La fase en que se creó la cubierta.

Fase de derribo

La fase en que se derribó la cubierta.

PROPIEDADES DEL TIPO DE CUBIERTA

Modificar las propiedades de tipo para cambiar la estructura, el patrón de relleno y otros parámetros de una familia de cubiertas.

Construcción

Estructura

Define la composición de una cubierta compuesta.

Grosor predeterminado

Indica el grosor del tipo de cubierta, que está determinado por el grosor acumulativo de sus capas. Es una propiedad de sólo lectura.

Gráficos

Patrón de relleno de detalle bajo

El patrón de relleno de una cubierta mostrado con un nivel de detalle bajo.

Color de relleno de detalle bajo

Aplica un color al patrón de relleno de una cubierta en una vista de baja resolución.

Datos de identidad

Nota clave

Añadir o editar la nota clave de cubierta. Hacer clic en el cuadro de valor para abrir el cuadro de diálogo Notas clave.

Modelo

El tipo de modelo de la cubierta.

Fabricante

El fabricante de la cubierta.

Comentarios de tipo

Comentarios sobre la cubierta.

URL

Vínculo con la página Web del fabricante.

Descripción

Descripción de la cubierta.

Descripción de montaje

Descripción del montaje basado en la selección del código de montaje.

Código de montaje

Código de montaje Uniformat seleccionado de la lista de jerarquías.

Marca de tipo

Valor que designa la cubierta de modo único. Este valor debe ser único para cada cubierta de un proyecto Si el número asignado ya se usa pero decide seguir utilizándolo, Revit muestra un mensaje de advertencia. El aviso se puede ver mediante la herramienta Comprobar avisos.

Costo

Costo del material de la cubierta. El costo se puede incluir en una tabla de planificación.

Propiedades analíticas

Coeficiente de transferencia de calor (U)

Se utiliza para calcular la transferencia de calor, normalmente por conexión o por cambio de fase entre un fluido y un sólido.

Resistencia térmica (R)

Una medida de una diferencia de temperatura a la que un objeto o material resiste un flujo de calor (calor por unidad de tiempo o por resistencia térmica).

Masa térmica

Equivalente a la capacidad térmica o a la capacidad calorífica.

Absortancia

Una medida de la capacidad de un objeto para absorber radiación, igual a la proporción entre el flujo radiante absorbido y el flujo incidente.

Aspereza

Una medida de la textura de una superficie.

UNIR CUBIERTAS

Se puede unir cubiertas a otras cubiertas o a muros, o separar las que estuvieran unidas.

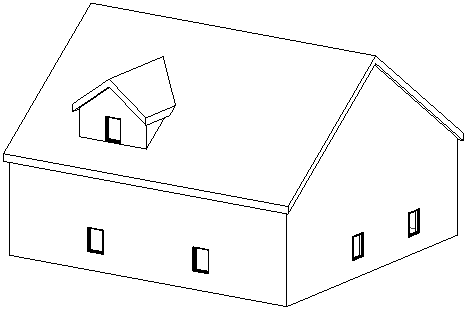

Se Puede unir una cubierta a la cara superior de otra y al muro debajo de esta si selecciona el muro como destino. El muro debe estar enlazado a la cubierta de destino y esta debe ser una cubierta por perímetro. No se puede unir una cubierta a más de una cara superior de otra cubierta.

NOTA: A continuación, se describe el procedimiento general para unir cubiertas. Según el propósito del diseño, se puede haber variantes.

1. Tras crear bocetos de muros y una cubierta para el diseño, crear el boceto de otra cubierta que se desee unir a la original. No se puede agregar una segunda cubierta editando el boceto de la primera.

2. Se puede definir las líneas de la segunda cubierta para que sean definidoras de pendiente, excepto la que vaya a coincidir con la primera cubierta o con el muro.

3. Hacer clic en la ficha Vistagrupo Crear (Vista 3D por defecto).

4. En la barra de controles de vista, para Estilo visual, seleccionar Sombreado.

5. Si es preciso, utilizar ViewCube para girar el diseño y facilitar la selección de los bordes de la cubierta o el muro.

6. Hacer clic en la ficha Modificar_grupo Geometría (Unir/Separar cubierta).

7. Seleccionar un borde de la cubierta que se desea unir y, a continuación, seleccionar el muro o la cubierta con que desea unirla.

Cubiertas unidas

Para separar las cubiertas, hacer clic en la ficha Modificar_grupo Geometría (Unir/Separar cubierta).

ALEROS

Al crear una cubierta, especificar un valor de voladizo para crear aleros. Tras completar la cubierta, se puede alinear aleros y cambiar su corte y altura.

Cambiar el corte del alero

Después de crear una cubierta, cambiar el estilo de los aleros especificando el corte del alero.

En el área de dibujo, seleccionar la cubierta.
En la paleta Propiedades, como valor de Corte de alero, seleccionar Corte a plomo, Dos cortes - A plomo o Dos cortes - A escuadra.
Para Dos cortes - A plomo y Dos cortes - A escuadra, especificar un valor de Profundidad de imposta entre cero y el grosor de la cubierta.

Alero de corte a plomo

Alero de dos corte a plomo

Alero de dos corte a escuadra

Alinear aleros

Utilizar la herramienta Alinear aleros para volver a alinear las alturas de alero de distintas líneas de contorno de una cubierta.

1. En modo de boceto, hacer clic en la ficha Modificar | Cubiertas > Editar perímetrogrupo Herramientas (Alinear aleros).

Aparecen cotas junto a los aleros para indicar su altura.

2. Seleccionar una línea de alero de cubierta y, a continuación, una opción para ajustar las propiedades de alero:

Ajustar altura cambia la altura de la pletina de la base de la cubierta o el desfase respecto al valor base de la cubierta.
Ajustar voladizo cambia la altura del alero mediante el ajuste del valor Voladizo.

3. Seleccionar el alero correspondiente a la altura o voladizo deseado.

4. Seleccionar el resto de aleros cuya altura o voladizo se debe ajustar a la altura o voladizo del primer alero.

Conforme selecciona los demás aleros, puede optar por ajustar la altura o el voladizo si se ha creado las líneas de cubierta mediante la opción Seleccionar muros. Si se ha utilizado las herramientas de boceto para dibujar las líneas, solo se estará disponible la opción Ajustar altura.

5. Hacer clic en (Finalizar modo de edición).

El resultado del ajuste del voladizo se aprecia una vez completada la cubierta.

Cambiar la altura de los aleros

Después de crear la cubierta, se puede ajustar la altura de los aleros.

En el modo de boceto, seleccionar una línea de contorno de definición de pendiente.
En la paleta Propiedades, especificar un valor para Desfase desde base de cubierta o Desfase de pletina desde base.
Hacer clic en (Finalizar modo de edición).

IMPOSTA

Se puede añadir impostas a cubiertas, cielos rasos y otras impostas. También se puede añadir impostas a líneas de modelo.

Se puede colocar impostas en vistas 2D, como vistas de plano o en sección, o vistas 3D.

Añadir impostas

Utilizar la herramienta Imposta para añadir impostas a los bordes de las cubiertas, cielos rasos, líneas de modelo y otras impostas.

1. Hacer clic en la ficha Arquitectura_grupo Construir_menú desplegable Cubierta (Cubierta: imposta).

2. Resaltar los bordes de cubiertas, cielos rasos, otras impostas o líneas de modelo, y hacer clic para colocar la imposta. Observar la barra de estado para obtener información sobre las referencias válidas.

Cuando se hace clic en los bordes, Revit los considera como si fueran una imposta continuada. Si los segmentos de la imposta coinciden en las esquinas, forman bisel.

3. Hacer clic en la ficha Modificar | Colocar Imposta_grupo Colocación (Reiniciar imposta) para finalizar la imposta actual y comenzar otra.

4. Mover el cursor a un nuevo borde y hacer clic para colocarlo.

Esta imposta distinta no forma bisel con otras impostas, aunque coincidan en las esquinas.

Haga clic en el espacio en blanco dentro de la vista para finalizar la colocación de impostas.

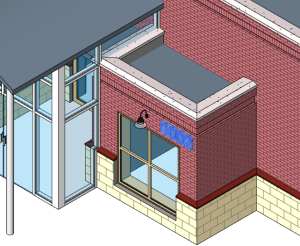

Imposta en forma de corona

Los perfiles de impostas forman bisel correctamente sólo en una cubierta con corte cuadrado. La cubierta en esta imagen se creó colocando una imposta en el borde de una cubierta con un doble corte de alero cuadrado.

Propiedades de tipo de imposta y canalón

Modificar las propiedades de tipo de las impostas y canalones para cambiar el perfil, el material y otros aspectos de la familia.

Construcción

Perfil

La forma de perfil para la imposta o el canalón. Elija un perfil de una lista de perfiles predefinidos o cree uno con la plantilla de perfil hospedado.

Materiales y acabados

Material

Determina el aspecto de la imposta o canalón en varias vistas.

Datos de identidad

Nota clave

Añada o edite la nota clave de imposta o canelón. Haga clic en el cuadro de valor para abrir el cuadro de diálogo Notas clave.

Modelo

El tipo de modelo para la imposta o el canalón.

Fabricante

El fabricante del material de la imposta o el canalón.

Comentarios de tipo

Comentario sobre el tipo de imposta o canalón.

URL

Vínculo con la página Web del fabricante.

Descripción

Descripción de la imposta o el canalón.

Descripción de montaje

Descripción del montaje basado en la selección del código de montaje.

Código de montaje

Código de montaje Uniformat seleccionado de la lista de jerarquías.

Marca de tipo

Un valor para designar la imposta o el canalón particular. Este valor debe ser exclusivo para cada imposta o canalón del proyecto. Si el número asignado ya se usa pero decide seguir utilizándolo,Revit muestra un mensaje de advertencia. El aviso se puede ver mediante la herramienta Comprobar avisos.

Costo

Costo de la imposta o el canalón. Puede incluirse en una tabla de planificación.

Propiedades de ejemplar de imposta y canalón

Modificar las propiedades de ejemplar de impostas y canalones para cambiar el ángulo, desfase y otros parámetros de un elemento determinado.

Restricciones

Desfase de perfil vertical

Desplaza la imposta o el canalón hacia arriba o hacia abajo respecto al borde en que se creó. Por ejemplo, si elige un borde de cubierta horizontal, la imposta se desplaza encima o debajo de ese borde.

Desfase de perfil horizontal

Desplaza la imposta o el canalón hacia delante o hacia atrás respecto al borde en que se creó.

Cotas

Longitud

La longitud real de la imposta o el canalón.

Datos de identidad

Comentarios

Comentarios sobre la imposta o el canalón de cubierta.

Marca

Una etiqueta aplicada a la imposta o el canalón de cubierta. Suele ser un valor numérico. Este valor debe ser exclusivo para cada imposta o canalón de cubierta del proyecto. Si el número asignado ya se usa pero decide seguir utilizándolo, Revit muestra un mensaje de advertencia. El aviso se puede ver mediante la herramienta Comprobar avisos. Consulte

Proceso por fases

Fase de creación

La fase en que se creó la imposta o el canalón.

Fase de derribo

La fase en que se derribó la imposta o el canalón.

Perfil

Ángulo

Rota la imposta o el canalón el ángulo que se desee.

TRABAJAR CON IMPOSTAS

Después de añadir impostas, se pueden añadir y eliminar segmentos, cambiar su orientación y el tamaño de las impostas.

Para añadir o eliminar segmentos

En el área de dibujo, seleccionar la imposta.
Hacer clic en la ficha Modificar | Impostas_grupo Imposta de cubierta (Añadir/Eliminar segmentos).
Hacer clic en un borde de referencia para añadir o quitar una imposta.
Observar la barra de estado para obtener información sobre las referencias válidas.

Para cambiar la imposta de cubierta

En el área de dibujo, seleccionar la imposta.
Mover los pinzamientos de arrastre hasta la ubicación que desee.

Para voltear la imposta de cubierta

En el área de dibujo, seleccionar la imposta.
Si se encuentra en una vista 3D, hacer clic en los controles de volteo que aparecen para voltear la imposta en los ejes vertical u horizontal. Si se encuentra en una vista 2D, hacerclic con el botón derecho en la imposta y seleccionar Voltear sobre el eje horizontal o Voltear sobre el eje vertical.

CAMBIAR BISELADO DE IMPOSTA

Cuando la imposta en un extremo de hastial de una cubierta no envuelve la esquina, el extremo es biselado. Se puede especificar una opción de Biselado: Vertical, Horizontal o Perpendicular.

Las opciones de biselado de una imposta no se pueden cambiar si la imposta envuelve una esquina o no se encuentra en un extremo de hastial.

1. En el área de dibujo, seleccionar la imposta.

2. Hacer clic en la ficha Modificar | Impostas_grupo Imposta de cubierta (Modificar biselado).

3. En el grupo Biselado, seleccionar una opción de biselado:

Vertical

Horizontal

Perpendicular

4. Haga clic en la cara terminal de la imposta para cambiar la opción de bisel.

Desplazar impostas

El desfase horizontal o vertical de una imposta se modifica mediante sus propiedades o gráficamente, desplazando la imposta.

Movimiento horizontal

Colocar el cursor sobre la imposta y pulse Tab para resaltar el pinzamiento de forma. La barra de estado indica si se resalta el pinzamiento de forma.
Hacer clic para seleccionar el pinzamiento de forma.
Mover el cursor a la izquierda o a la derecha para modificar el desfase horizontal.

Movimiento vertical

Seleccionar la imposta y arrastrarla hacia arriba o abajo. Si la imposta consta de varios segmentos, todos ellos se mueven hacia arriba o abajo en la misma medida.

Imposta que se mueve verticalmente en sección

CIELORRASO

Utilizar la herramienta Cielo raso de cubierta para modelar la parte inferior de un elemento de construcción.

Ficha Arquitectura_grupo Construir_menú desplegable Cubierta (Cubierta: cielo raso).

Añadir un cielo raso

Se puede asociar cielosrrasos con otros elementos, como por ejemplo muros y una cubierta. Si se modifica o se desplaza un muro o una cubierta, el cielosrrasos se ajustará de la forma correspondiente.

También puede crear cielosrrasos que no estén asociados con otros elementos. Para crear cielosrrasos no asociativos, utilizar la herramienta Líneas en modo de boceto.

Crear un cielosrrasos inclinado dibujando una flecha de pendiente o cambiando las propiedades de la línea de contorno.

1. Hacer clic en la ficha Arquitectur_agrupo Construir_menú desplegable Cubierta (Cubierta: cielosrraso).

2. Hacer clic en la ficha Modificar | Crear contorno de cielo raso de cubierta_grupo Dibujar (Seleccionar bordes de cubierta). Esta herramienta crea una línea de boceto bloqueada.

3. Resaltar la cubierta y hacer clic para seleccionarla.

Cubierta seleccionada con la herramienta Seleccionar bordes de cubierta

4. Hacer clic en la ficha Modificar | Crear contorno decielosrraso de cubierta_grupo Dibujar (Seleccionar muros), resalte las caras exteriores del muro bajo la cubierta y haga clic para seleccionarlas.

Muro resaltado para línea de cielosrraso

Líneas de boceto para el cielosrraso después de seleccionar los muros

5. Recorte las líneas de boceto que sobren y cierre el bucle del boceto.

6. Hacer clic en (Finalizar modo de edición).

Para ver mejor el cielosrraso, cree una vista en sección por medio de la vista de plano que muestra el punto de unión entre el muro y la cubierta.

Cubierta, cielo raso y muro en vista en sección

NOTA: La herramienta Unir geometría se ha utilizado para unir el cielo raso y la cubierta en la imagen anterior. Para completar la imagen, una el cielo raso al muro y el muro a la cubierta.

Ejemplos de cielorrasos

Cielorraso seleccionado en una vista de alzado

Cielorrasos seleccionados en modelo con cubierta de mansarda

CANALONES

Se puede añadir canalones a los bordes de cubiertas, cielos rasos e impostas. También se puede añadir canalones a líneas de modelo.

Se puede colocar canalones en vistas 2D, como vistas de plano o sección, o vistas 3D.

Añadir un canalón

Utilizar la herramienta Canalón para añadir canalones a las cubiertas, cielos rasos, líneas de modelo e impostas.

Hacer clic en la ficha Arquitectur_agrupo Construir_menú desplegable Cubierta (Cubierta: canalón).
Resaltar los bordes horizontales de cubiertas, cielorrasos, impostas o líneas de modelo, y hacer clic para colocar el canalón. Observar la barra de estado para obtener información sobre las referencias válidas. Al hacer clic en los bordes, Revit los considera como si fueran un canalón continuado.
Hacer clic en la ficha Modificar | Colocar canalón_grupo Colocación (Reiniciar canalón) para finalizar el canalón actual y comenzar otro.
Mover el cursor a un nuevo borde y hacer clic para colocarlo.
Para terminar de colocar canalones, haga clic en el espacio en blanco en la vista.

Canalón en sección

Trabajar con canalones

Después de añadir canalones, se pueden añadir y eliminar segmentos, cambiar su orientación y el tamaño de los canalones.

En el área de dibujo, seleccionar el canalón.
Hacer clic en la ficha Modificar | Canalones_grupo Perfil (Añadir/Eliminar segmentos).
Hacer clic en un borde de referencia para añadir o quitar un canalón. Observar la barra de estado para obtener información sobre las referencias válidas.

Para cambiar el tamaño de los canalones de cubierta

En el área de dibujo, seleccionar el canalón.
Mover los pinzamientos de arrastre hasta la ubicación que se desee.

Para voltear canalones de cubierta

En el área de dibujo, seleccionar el canalón.
Si se encuentra en una vista 3D, hacer clic en los controles de volteo para voltear el canalón en los ejes vertical u horizontal. Si se encuentra en una vista 2D, hacer clic con el botón derecho en el canalón y seleccionar Voltear sobre el eje horizontal o Voltear sobre el eje vertical

Desplazar un canalón

El desfase horizontal o vertical de un canalón se modifica mediante sus propiedades o gráficamente, desplazando el canalón.

Movimiento horizontal

Para mover un solo segmento de canalón, seleccionar el canalón y arrastrarlo en sentido horizontal.

Para mover un canalón compuesto por varios segmentos, debe seleccionar el pinzamiento de forma del canalón. Colocar el cursor sobre el canalón y pulsar Tab para resaltar el pinzamiento de forma. Observar la barra de estado para asegurarse de resaltar el pinzamiento de forma. Hacer clic para seleccionar el pinzamiento de forma. Mover el cursor a la izquierda o a la derecha para modificar el desfase horizontal. Esto afecta al desfase horizontal de todos los segmentos del canalón, de modo que los segmentos se mantengan simétricos.

Cuando se mueve un canalón a la izquierda, se mueve también a la derecha

Movimiento vertical

Seleccionar el canalón y arrastrarlo hacia arriba o abajo. Observar que, si el canalón consta de varios segmentos, todos ellos se mueven hacia arriba o abajo en la misma medida.

Canalón que se mueve verticalmente en sección

BUHARDILLAS

En una vista de plano, modificar el boceto de cubierta para crear una buhardilla que conste únicamente de una cubierta más pequeña. Otra opción es añadir muros, crear una cubierta para la buhardilla y enlazarla a la cubierta principal. A continuación, crear un hueco para la buhardilla para realizar cortes verticales y horizontales en la cubierta.

Crear un hueco de Buhardilla en una cubierta

Después de añadir una buhardilla, recortar un hueco para esta en la cubierta.

1. Crear los elementos de muros y cubiertas que forman la buhardilla.

2. Utilizar la herramienta Unir cubierta para unir la cubierta abuhardillada a la cubierta principal.

NOTA: No utilizar la herramienta de cubiertas Unir geometría para este fin; si se realiza puede producirse errores al crear la apertura de la buhardilla.

3. Abrir una vista de plano o alzado en la cual pueda ver la cubierta abuhardillada y los muros enlazados. Si la cubierta está extruida, abrir una vista de alzado.

4. Hacer clic en (Buhardilla).

¿Dónde está?

Ficha Arquitectura_grupo Hueco (Hueco de buhardilla)
Ficha Estructura_grupo Hueco (Hueco de buhardilla)

5. Resaltar la cubierta principal del modelo de construcción y hacer clic para seleccionarlo.

Observar la barra de estado para asegurarse de resaltar la cubierta principal.

La herramienta Seleccionar bordes de cubierta/muro está activa para que pueda seleccionar los contornos que componen el hueco de la buhardilla.

6. Colocar el cursor en el área de dibujo.

Se resaltan los contornos válidos. Los contornos válidos son una cubierta unida o su cara inferior, una cara lateral de un muro, una cara inferior de un suelo, un límite de cubierta a cortar o una línea de modelo en la cara de la cubierta a cortar.

En este ejemplo, se han seleccionado las caras laterales de los muros y las caras unidas de la cubierta. Observar que no hace falta recortar las líneas de boceto para tener un contorno válido.

7. Hacer clic en (Finalizar modo de edición).

8. Crear una vista en sección a través de la buhardilla para ver cómo corta la cubierta principal.
