Autodesk - Revit GROSORES Y ESTILOS DE LÍNEAS
GROSORES DE LÍNEAS
Utilizar el cuadro de diálogo Grosores de línea para definir la anchura de la plumilla utilizada para dibujar líneas en las vistas.
Ficha Gestionar_Grupo Configuración_menú desplegable_Configuración adicional (Grosores de línea)
Se puede controlar los grosores de línea para las líneas de modelo, perspectiva y anotación.
En las líneas de modelo, se puede especificar los grosores de línea para componentes de modelo, como puertas, ventanas y muros, en vistas ortogonales. El grosor de línea depende de la escala de la vista.
Para líneas de perspectiva, se puede especificar grosores de línea para componentes de modelado en vistas de perspectiva. Si se desea, se puede aplicar diferentes estilos y grosores de línea con la herramienta Tipo de línea. Para obtener más información, consulte Cambiar el estilo de línea de los elementos.
En las líneas de modelo, se puede controlar el grosor de línea para objetos de anotación, como las líneas de sección y cota. Los grosores de los símbolos de anotación no dependen de la escala del diseño.
Para asignar grosores de línea a categorías de elemento (por ejemplo, muros, ventanas y etiquetas), utiliczar el cuadro de diálogo Estilos de objeto.
ESPECIFICAR GROSORES DE LÍNEA
Utilizar el cuadro de diálogo Grosores de línea para definir grosores de línea para líneas de modelo, líneas en perspectiva y líneas de anotación.
CONFIGURACIÓN ADICIONAL
Hacer clic en la ficha Gestionar_Grupo Configuración_menú desplegable Configuración adicional (Grosores de línea).
En el cuadro de diálogo Grosores de línea, hacer clic en la ficha Grosores de línea del modelo, Grosores de línea en perspectiva, o Grosores de línea de anotación.
Hacer clic en una celda en la tabla e introducir un valor.
Hacer clic en Aceptar.
Utilizar el cuadro de diálogo Estilos de objeto para aplicar estos grosores de línea a categorías de elementos, como muros y etiquetas.
CAMBIAR EL ESTILO DE LÍNEA DE LOS ELEMENTOS
Usar la herramienta Tipo de línea para cambiar rápidamente el estilo de línea de bordes seleccionados en elementos de modelo de una vista.
Por ejemplo, se puede utilizar la herramienta Tipo de línea para
Diferenciar los bordes de corte y los bordes de proyección del modelo
Ocultar bordes seleccionados (mediante la aplicación de un estilo de línea Invisible)
Mostrar bordes de elementos presentes en el modelo pero ocultos en la vista

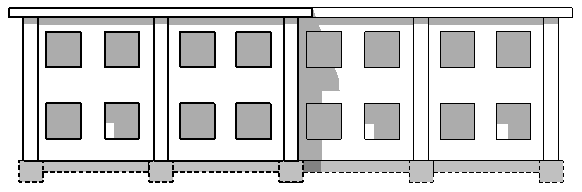

Diferenciar los bordes de un edificio en una vista de alzado
Diferenciar bordes en un archivo CAD importado o un archivo de Revit vinculado
Acerca de Tipo de línea
La herramienta Tipo de línea no crea líneas de detalle ni líneas de modelo en la vista. Esta herramienta modifica el estilo de línea actual de la línea seleccionada y aplica un estilo de línea diferente.
Se puede utilizar la herramienta Tipo de línea para modificar el estilo de línea de:
Bordes de proyección de elementos de modelo, incluidos bordes de silueta y bordes de proyección creados por regiones de plano.
Tipo de línea rojo aplicado a bordes de proyección de una cubierta
Bordes de corte de elementos de modelo
Tipo de línea rojo aplicado a bordes de corte de una ventana
Bordes en archivos CAD importados
Bordes en archivos vinculados Revit.
Acerca de Tipo de línea y bordes de corte
Además de usarse con bordes de proyección, la herramienta Tipo de línea también sirve para aplicar otros estilos de línea a diversos tipos de borde de corte del mismo elemento de modelo.
Por ejemplo, se puede aplicar un estilo de línea al borde de corte frontal de una cara y otro estilo de línea diferente al borde de corte posterior del mismo elemento. (Un borde de corte frontal es un borde de elemento de modelo que se genera mediante una caja de sección o un plano delimitador frontal. Un borde de corte posterior es un borde de elemento de modelo que se genera mediante el plano delimitador posterior).

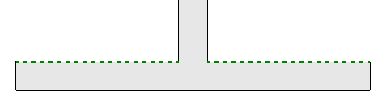

Al seleccionar un borde para la herramienta Tipo de línea, Revit aplica el mismo estilo de línea a todos los segmentos de ese borde de cara. No puede aplicar estilos de línea diferentes a distintos segmentos del mismo borde. Por ejemplo, el borde superior del muro mostrado a continuación es una cara individual y por lo tanto el estilo de línea verde discontinua se aplica a todo el borde.
Usar la herramienta Tipo de línea
Modificar el estilo de línea de una línea seleccionada solo en la vista activa.
Abrir la vista en la que desea cambiar los estilos de línea.
(Opcional) Para desactivar la herramienta Líneas finas, hacer clic en la ficha Vista_Grupo Gráficos (Líneas finas).
Hacer clic en la ficha Modificar_Grupo Vista (Tipo de línea).
Hacer clic en la ficha Modificar_Tipo de línea_Grupo Estilo de línea y seleccionar el estilo que aplica al borde en el menú desplegable Estilo de línea.
En el área de dibujo, resaltar el borde cuyas líneas se desean modificar.
Para elementos con varios bordes, pulsar TAB para alternar entre el resalte de bordes individuales o de todo el elemento. La información de herramientas y la barra de estado identifican el elemento que está actualmente resaltado.
Hacer clic en los bordes resaltados para aplicar el estilo de línea seleccionado. Nota: Se puede restaurar el estilo de línea original de un borde modificado. Con la herramienta Tipo de línea activa, seleccionar Por categoría en el menú desplegable Estilo de línea. Seleccionar el borde.
Seguir aplicando el estilo de línea seleccionado a bordes en la vista o seleccionar un nuevo estilo en el menú desplegable Estilo de línea.
Para salir de la herramienta Tipo de línea, pulsar ESC.
Modificar el estilo de línea de un borde de proyección
Solo es posible modificar el estilo de línea de parte de un borde de proyección.
Cuando se usa la herramienta Tipo de línea para cambiar el estilo de línea para un único borde, se muestran controles en azul en cada extremo del borde. Se puede arrastrar estos controles para aplicar el nuevo estilo solo a un segmento del borde.

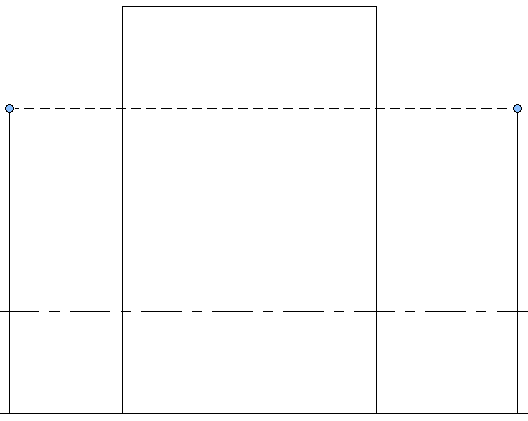

Por ejemplo, la siguiente vista de alzado muestra un estilo de línea oculta aplicado al borde superior de un muro situado detrás de otro.

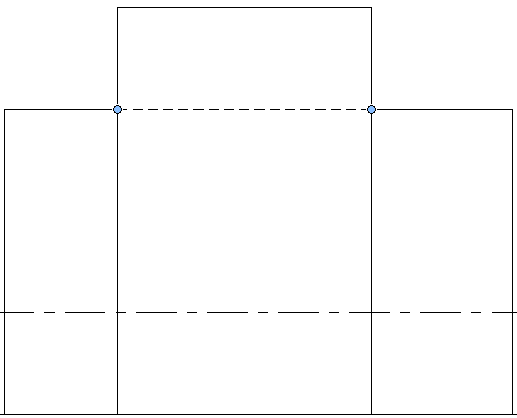

Los controles se pueden arrastrar unos hacia otros para aplicar el estilo de línea oculta solo al segmento tapado por el muro más alto en primer plano; el procedimiento requerido es el siguiente:
Si se quiere aplicar el estilo de línea seleccionado a todo el borde (en lugar de solo a un segmento del mismo), mantener pulsada la tecla MAYÚS mientras hace clic en el borde.
Cambiar estilos de línea para un subyacente de vista
Cuando se utiliza un nivel como subyacente en la vista actual y se usa la herramienta Tipo de línea en los bordes de elementos de ese nivel, los elementos se convierten en parte de la vista actual y se pueden modificar.

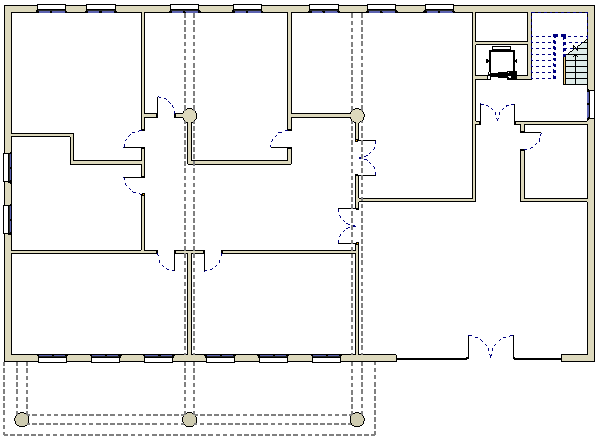

Por ejemplo, en la vista de plano de planta del nivel 1, se puede especificar el nivel 2 como subyacente. Si el nivel 2 tiene una cubierta, se puede seleccionar la cubierta en la vista de plano y luego modificarla. También se puede aplicar la propiedad de subyacente al mismo nivel que la vista para seleccionar un techo, vigas u otros elementos que no se muestren en la vista. Se puede usar el estilo de línea Elevado para trazar líneas subyacentes o definir un estilo de línea propio.
ESTILOS DE LÍNEAS

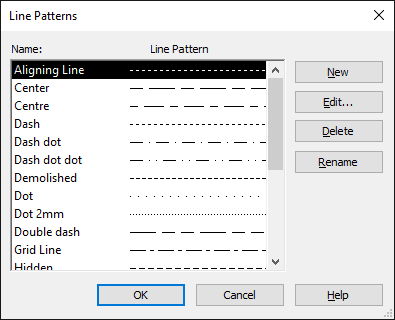

PATRONES DE LÍNEAS
AÑADIR ESCALAS DE VISTA A GROSORES DE LÍNEAS DEL MODELO
En una vista ortogonal, los grosores de línea para elementos de modelo dependen de la escala de la vista.
Se puede añadir más escalas de vista a la ficha Grosores de líneas del modelo del cuadro de diálogo Grosores de línea según sus necesidades.
Si una vista utiliza una escala de vista para la que no se han definido específicamente grosores de línea, Revit utiliza los grosores de línea definidos para la escala de vista más cercana.
Hacer clic en la ficha Gestionar_Grupo Configuración_menú desplegable Configuración adicional (Grosores de línea).
En el cuadro de diálogo Grosores de línea, seleccionar la ficha Grosores de línea del modelo y hacer clic en Añadir.
En el cuadro de diálogo Añadir escala, seleccionar un valor de escala y hacer clic en Aceptar.
Ahora se puede definir grosores de línea para la escala de vista según proceda.
ESPESORES DE LÍNEAS - Modelo / Perspectiva / Anotación
SUPRIMIR ESCALAS DE VISTA PARA GROSORES DE LÍNEA DEL MODELO
Al definir los grosores de línea de los elementos del modelo, se puede eliminar las escalas de vista desde la ficha Grosores de línea del modelo del cuadro de diálogo Grosores de línea.
Por ejemplo, suprimir una escala de vista si ya no se desea definir grosores de línea para esta. Si una vista utiliza una escala de vista para la que no se han definido específicamente grosores de línea, Revit utiliza los grosores de línea definidos para la escala de vista más cercana.
Nota: No se puede utilizar la herramienta Deshacer después de suprimir una escala de vista desde el cuadro de diálogo Grosores de línea.
Hacer clic en la ficha Gestionar_Grupo Configuración_menú desplegable Configuración adicional (Grosores de línea).
En el cuadro de diálogo Grosores de línea, hacer clic en la ficha Grosores de línea del modelo y seleccionar el encabezamiento Escala de vista.
Hacer clic en Suprimir.
Hacer clic en Aceptar
