Autodesk - Revit PANEL DE OPCIONES
El Panel de Opciones ofrece acceso a las características de configuración específicas del programa. En él se encuentran Recordatorios de Guardado, Configuración de la Interfaz del Usuario, Gráficos, Rutas de Archivos, y demás opciones.
El Panel de Opciones se encuentra realizando Click en el logo de Revit R
El Panel de Opciones se divide en nueve secciones, de las cuáles solo desarrollaremos siete:
1. General
Notificaciones (nos proporciona opciones de tiempo para recordatorios).
Intervalo de recordatorio para guardar.
Frecuencia con que el software nos recuerda que se deben guardar los cambios recientes en los archivos abiertos.
Intervalo de recordatorio para sincronizar con archivo central.
Frecuencia con que el software nos recuerda que se debe sincronizar con el archivo central (cuando se está usando la función Compartición de proyecto - TRABAJAR EN EQUIPO).
TRABAJAR EN EQUIPO: Cuando se comparte trabajo, varios usuarios pueden acceder simultáneamente a un modelo compartido a través de un modelo central. la función para compartir un proyecto se utiliza para que varios integrantes del equipo trabajen en un único modelo (un archivo RVT).
Al utilizar modelos vinculados, los sistemas o elementos de proyecto se dividen en modelos gestionados individualmente que es posible vincular entre sí. Se deben utilizar modelos vinculados cuando el proyecto contenga edificios separados (como, por ejemplo, en un campus universitario) o cuando trabaje con integrantes del equipo especializados en otras disciplinas, por ejemplo:
ingenieros estructurales
ingenieros mecánicos
arquitectos
Nombre de usuario (corresponde al identificador asociado en una secsión concreta de software, generalmente el nombre que asociado corresponde a la estación de trabajo del CPU).
La primera vez que Revit se ejecuta en una estación de trabajo, utiliza el nombre de usuario de Windows como nombre de usuario por defecto.
Se puede cambiar y guardar el nombre del usuario, y en sesiones posteriores en la misma estación de trabajo, Revit utilizará el nombre de usuario guardado, no el de Windows.
Eliminación de archivo diários (cantidad de días en los cuales nos eliminará archivos según una acción requerida).
X cantidad de : Cuando el número diario de archivos excede especifica el número de archivos diarios que se conservarán y el número de días que desea conservarlos.archivos diarios especificados
Los archivos de diario son documentos de texto que registran todos los pasos en las sesiones de Revit. Estos archivos se utilizan principalmente para ofrecer asistencia de software. Los archivos diarios sirven para detectar un problema o crear de nuevo pasos o archivos perdidos. Se guardan al final de cada sesión.
ARCHIVOS DIARIOS
Los archivos diarios capturan las acciones durante una sesión de Revit, desde que se inicia el programa hasta que se cierra. Estos archivos de texto pueden servir para resolver problemas de software.
Revit crea un archivo diario cada vez que se inicia el programa de software. El archivo diario más reciente es el que tiene el número más alto.
Por defecto, los archivos diarios se encuentran en esta ubicación:
%LOCALAPPDATA%\Autodesk\Revit\<nombre de producto y versión>\Journals
La carpeta Journals está oculta por defecto en Windows.
Si tenemos problemas durante una sesión de Revit, el equipo de asistencia podría pedir que envíe el archivo diario y cualquier archivo de copia de seguridad que tenga, para utilizar la información que contienen en el proceso de resolución. Si una sesión transcurre con toda normalidad, el archivo diario no tiene ninguna utilidad y se puede suprimir.
Frecuencia de actualización al compartir proyectos (frecuencia con que el software actualiza los modos de visualización al compartir proyectos).
MODOS DE VISUALIZACIÓN AL COMPARTIR PROYECTOS
Los modos de visualización al compartir proyectos facilita la identificación visual de elementos compartidos en un proyecto.
Los modos de visualización al compartir proyectos se pueden utilizar para mostrar:
Estado de pertenencia. El estado de propiedad de elementos.
Propietarios. Los propietarios de elementos.
Actualizaciones de modelo. Elementos que no están sincronizados con el modelo central o que se han suprimido en dicho modelo.
Subproyectos. Elementos asignados a subproyectos determinados.
Nota: Los comandos de modo de visualización de compartir proyectos se muestran en la barra de controles de vista después de haber activado la función de compartir proyectos.

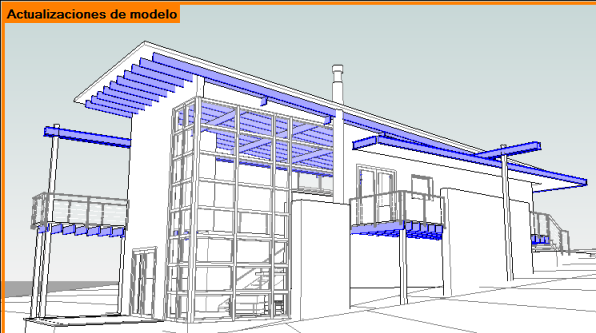

En el ejemplo , la vista muestra los elementos de modelo que se deben sincronizar con el modelo central. Las vistas que tienen activado el modo de visualización de compartir proyectos muestran un borde de color y el nombre del modo de visualización aplicado (Actualizaciones de modelo), como se ve aquí. Se puede desactivar o cambiar el modo de visualización en cualquier momento.
Opciones de visualización
Especifica un valor por defecto de disciplina para las vistas donde no hay ninguna plantilla de vista por defecto o donde hay una plantilla de vista pero no se ha especificado la disciplina de vista. Al cambiar la selección actual se modifica el parámetro DefaultViewDiscipline en el archivo revit.ini.
2. Interfaz del usuario
Configuración
Herramientas y Análisis: las opciones de Herramientas y Análisis solo se muestran si se utiliza Autodesk Revit. No están disponibles si utiliza Revit Architecture, Revit Structure o Revit MEP, o una edición de Autodesk Revit específica para una disciplina.
Ficha Arquitectura y herramientas de arquitectura
Proporciona acceso a herramientas de arquitectura, por ejemplo puertas, ventanas, escaleras habitaciones y áreas.
Ficha Estructura y herramientas de estructura
Proporciona acceso a herramientas de estructura, por ejemplo vigas de celosía, tornapuntas, vigas, losas y armadura.
Ficha Sistemas: herramientas mecánicas
Proporciona acceso a las herramientas mecánicas dentro de la ficha Sistemas, por ejemplo conductos y terminales de aire.
Herramientas de análisis mecánico
Proporciona acceso a herramientas de este tipo, dentro de la ficha Analizar. Esto incluye espacios y zonas, informes de cargas de calefacción y refrigeración, informes de pérdida de presión, comprobación de sistemas de conductos y rellenos de color para sistemas de conductos.
Ficha Sistemas: herramientas eléctricas
Proporciona acceso a las herramientas eléctricas dentro de la ficha Sistemas, por ejemplo cables, bandejas de cables, tubos, equipo eléctrico, dispositivos y luminarias.
Herramientas de análisis eléctrico
Proporciona acceso a las herramientas de este tipo dentro de la ficha Analizar, por ejemplo espacios y zonas, tablas de planificación de paneles y comprobación de circuitos.
Ficha Sistemas: herramientas de tuberías
Proporciona acceso a las herramientas de fontanería y tuberías dentro la ficha Sistemas, por ejemplo equipos mecánicos, tuberías y accesorios, aparatos sanitarios y rociadores.
Herramientas de análisis de tuberías
Proporciona acceso a las herramientas de este tipo dentro de la ficha Analizar. Esto incluye espacios y zonas, informes de cargas de calefacción y refrigeración, informes de pérdidas de presión y comprobación de sistemas de tuberías.
Ficha Masa y emplazamiento, y herramientas de masa y emplazamiento
Proporciona acceso a las herramientas utilizadas en los estudios de masa y diseño conceptual, así como a las herramientas de diseño de emplazamiento utilizadas para crear superficies topográficas, plataformas de construcción y otros elementos de emplazamiento.
Análisis y herramientas de energía
Proporciona acceso a:
Ficha Analizar_grupo Análisis energético.
Exportar_ gbXML.
Cuadro de diálogo Información de proyecto_Configuración de energía.
Tema activo
Especifica el tema visual para la interfaz de usuario de Revit: Claro (valor por defecto) u Oscuro.
Teclas de acceso rápido
Muestra un cuadro de diálogo que permite añadir, eliminar, importar y exportar teclas de acceso rápido.
Es posible cambiar las teclas de acceso rápido predefinidas y añadir combinaciones de teclas propias para las herramientas de Revit.
Opciones de doble clic
Muestra un cuadro de diálogo para especificar el comportamiento que presenta el hecho de hacer doble clic dentro del modo de edición en los siguientes tipos de elementos:
Familia
Elemento de boceto
Vistas/tablas de planificación en planos
Montajes
Grupos
Escaleras de componentes
Para cada tipo de elemento, puede especificar que al hacer doble clic:
No suceda nada
Se active la edición de las propiedades de tipo del elemento.
Se active la edición del elemento (o, en el caso de vistas/tablas de planificación en planos, el doble clic puede activar la vista):
Nivel de información de herramientas Especifica el nivel de información sobre herramientas de la cinta de opciones. El valor por defecto es Normal. Consulte Información de herramientas (Panel de Propiedades).
Activar página de archivos recientes al inicio
Muestra la página Archivos recientes al iniciar Revit. Esta página contiene una lista de los proyectos y las familias con las que ha trabajado recientemente. También proporciona acceso a la ayuda en pantalla y vídeos.
Como alternativa, puede abrir la página Archivos recientes en cualquier momento haciendo clic en la ficha Vista_grupo Ventanas_menú desplegable Interfaz de usuario_Archivos recientes.
Comportamiento de cambio de fichas
Utilizar los parámetros siguientes para especificar el comportamiento de las fichas en la cinta de opciones.
Después de anular una selección o al salir
Especifica el comportamiento deseado en el entorno del proyecto o en el Editor de familias:
Permanecer en la ficha Modificar: tras anular la selección de un elemento o salir de una herramienta, se mantiene activa la ficha Modificar.
Regresar a la ficha anterior: tras anular la selección de un elemento o salir de una herramienta, Revit abre la ficha de la cinta de opciones mostrada previamente.
Mostrar ficha contextual al seleccionar
Muestra la ficha contextual para un elemento seleccionado, con la posibilidad de acceso inmediato a las herramientas pertinentes.
Cuando esta opción está desactivada, la ficha contextual se abre pero la que sigue estando activa es la ficha actual. Haga clic en la ficha contextual para acceder a ella.
3. Gráficos
Avisos
Proporciona información sobre la tarjeta de vídeo y el hardware compatible.
Si la tarjeta de vídeo no es compatible, un vínculo proporciona acceso a la lista de hardware de gráficos compatibles.
También puede acceder a la lista aquí: http://www.autodesk.com/revit-graphicshardware
Modo de Gráficos
Usar aceleración por hardware (Direct3D ®)
Proporciona las mejoras de rendimiento siguientes:
Visualización más rápida de modelos grandes al actualizar
Se puede cambiar más deprisa entre las ventanas de vistas
Dibujar solo elementos visibles
Genera y dibuja solo los elementos que están visibles en cada vista (también se denomina exclusión selectiva de oclusión). Los elementos tapados por otros elementos no se dibujan ni renderizan, por lo que mejora el rendimiento. Las vistas 3D con muchos elementos tapados experimentarán las mayores mejoras de rendimiento.
Esta función requiere lo siguientes:
Una tarjeta gráfica que admita Shader Model 5.0 o posterior.
Activar la opción Usar aceleración por hardware.
Después de cambiar este parámetro, cierre y vuelva a abrir las vistas para ver los efectos del cambio.
Nota: Esta característica solo está disponible para estudiantes o clientes de Autodesk Maintenance Subscription y Desktop Subscription para las Versiones del software Revit 2016.
Permitir la navegación durante el re dibujado
Se dejan de dibujar elementos de modelo para permitir la navegación de vistas (encuadre, órbita y zoom). Utilizar esta opción para mejorar el rendimiento al navegar por vistas en modelos de gran tamaño.
Para obtener más información, consulte Permitir la navegación durante el re dibujado.
Suavizar líneas con anti-aliasing
Mejora la calidad de las líneas en las vistas; los bordes se visualizan de manera más uniforme. Por defecto, esta opción está activada, de modo que puede activar el anti-aliasing para vistas individuales. Para obtener más información, consulte Suavizar líneas con anti-aliasing.
Nota: Es conveniente activar la aceleración por hardware para obtener el rendimiento máximo al utilizar el anti-aliasing. Si se desactiva la aceleración por hardware pero se activa el anti-aliasing, es posible que el rendimiento disminuya en las acciones de zoom, encuadre y manipulación de una vista.
Colores
Fondo
Cambia el color del fondo y los elementos en el área de dibujo. Haga clic en el valor del color para especificar un nuevo color de fondo. Los colores más oscuros harán que los elementos se muestren como blancos.
Selección
Define el color que se utiliza para visualizar elementos seleccionados en el área de dibujo. Haga clic en el valor del color para especificar un nuevo color de selección.
Semitransparente
Permite ver los elementos ubicados detrás de elementos seleccionados.
Preselección
Especifica el color que se utiliza para visualizar elementos resaltados al mover el cursor sobre un elemento en el área de dibujo. Haga clic en el valor del color para especificar un nuevo color de preselección.
Advertencia
Define el color que se utiliza para visualizar los elementos que están seleccionados cuando tiene lugar un error o aparece una advertencia. Haga clic en el valor del color para especificar un nuevo color de advertencia.

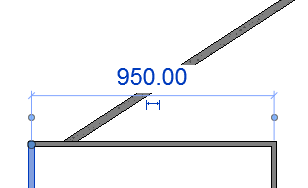

Aspecto de Texto de Cotas Temporales
Tamaño
Define el tamaño del tipo de letra para el texto de cotas temporales.
Fondo
Precisa el fondo de texto en las cotas temporales, opaco o transparente.
4. Ubicación de Archivos
Archivos de Plantilla
Indique los archivos de plantilla de proyecto que aparecerán en la ventana Archivos recientes y el cuadro de diálogo Proyecto nuevo al crear un proyecto.
Ruta por defecto para archivos de usuario
Especifica la ruta por defecto en la que Revit debe guardar el archivo actual.
Esta configuración modifica la ruta por defecto para guardar archivos. Al especificar una carpeta, Revit abre dicha carpeta por defecto cuando guarda o abre un archivo.
Ruta por defecto para archivos de plantilla de familia
Especifica la ruta de las plantillas y bibliotecas.
Las plantillas por defecto se instalan en PROGRAM_DATA (se encuentra como carpeta oculta)\ Autodesk \ REVIT_2016 \ Family Templates.
Ruta raíz para nubes de puntos
Especifica la ruta de los archivos de nube de puntos. La instalación de Revit define esta ruta automáticamente, pero el usuario puede cambiarla. La información de ruta guardada para archivos de nube de puntos en el cuadro de diálogo Gestionar vínculos es relativa a esta ubicación de ruta raíz. Si modifica esta ruta raíz, es posible que deba volver a cargar los archivos de nube de puntos que ya están vinculados a proyectos de Revit.
Nota: Para mejorar el rendimiento y reducir el tráfico de red en proyectos compartidos, es aconsejable que cada usuario copie localmente los archivos de nube de puntos. Mientras la ruta relativa de las copias locales de los archivos de nube de puntos sea la misma para cada usuario, el vínculo seguirá siendo válido cuando se sincronice con el archivo central. En algunos casos, puede resultar más sencillo almacenar los archivos de nube de puntos en el directorio raíz.
Ubicaciones
Añada bibliotecas secundarias que puedan ser específicas de su compañía. Para ello, haga clic en Lugares.
5. Renderizado
En la ficha de Renderizado se puede especificar:
las rutas de los archivos utilizados para los aspectos de renderización
las rutas de los archivos utilizados para los estampados
información de configuración para ArchVision™ Dashboard
ArchVision™ Dashboard
Revit proporciona muchos objetos RPC con licencia para ser utilizados en imágenes renderizadas para proyectos Revit. Si se desea, se puede descargar ArchVision™ Dashboard para obtener y gestionar contenido RPC adicional para utilizarlo en proyectos.
Nota: Utiliczar ArchVision Dashboard solo para gestionar contenido RPC adicional que adquiera de ArchVision. No es necesario usar Dashboard para el contenido RPC que viene con Revit.
Visitar http://www.archvision.com
Conexión a ArchVision Dashboard mediante 127.0.0.1.
Utilizar ArchVision Dashboard para configurar una ruta a contenido RPC.
Red
Seleccione esta opción para conectar con ArchVision Dashboard.
Dirección
Especifique 127.0.0.1.
Puerto
Especifique 14931.
Obtener más RPC
Hacer clic aquí para acceder al sitio web de ArchVision, donde puede adquirir contenido de RPC adicional para utilizarlo en proyectos de Revit.
Rutas adicionales de aspecto renderizado
Especifica las ubicaciones de los archivos utilizados para los aspectos de renderización. Por ejemplo, puede especificar rutas para lo siguiente:
Archivos de imagen utilizados para definir un color, diseño, textura o mapa de relieve personalizado para un aspecto de renderización.
Archivos de imagen para estampados.
Nota: Para configurar rutas para contenido RPC, utilice únicamente ArchVision™ Dashboard. Si añade rutas RPC a la lista Rutas adicionales de aspecto de renderización, las imágenes renderizadas muestran marcas de agua en el contenido RPC.
Suponiendo que se especifica archivos de imagen para aspectos renderizados. Cuando Revit tiene que acceder al archivo de imagen, primero busca en la ubicación especificada para el archivo, utilizando la ruta absoluta. Si no puede encontrar el archivo en dicha ubicación, Revit entonces busca en las rutas que especifique en esta lista, en el orden en que aparezcan enumeradas.
Si se desea...
agregar una ruta
Se debe...
hacer clic en + . Escriba una ruta o haga clic en EL BOTÓN , acceda a la ubicación deseada y haga clic en Abrir.
Si se desea...
quitar una ruta
Se debe......
seleccionar la ruta de la lista y hacer clic en -.
Si se desea...
cambiar el orden de las rutas listadas
Se debe...
seleccionar una ruta en la lista y hacer clic en las flechas hasta que las rutas aparezcan en el orden deseado. Revit busca en estas rutas en el orden mostrado.
6. Ortografía
Parámetros
Activar o desactivar las casillas de verificación pertinentes para indicar si la herramienta Ortografía debe ignorar determinadas palabras o buscar palabras repetidas.
Restablecer opción por defecto
Una vez realizados los cambios en las opciones de Ortografía, haga clic en este botón para recuperar los valores por defecto con los que se instaló el software.
Diccionario principal
Seleccione en la lista el diccionario que desee.
Otros diccionarios
Especifique la ubicación de un archivo de diccionario que se utilizará para definir palabras personalizadas y configurar una lista de términos del sector de la construcción que la herramienta Ortografía pueda ignorar.
Haga clic en Editar para añadir entradas a cada diccionario.
